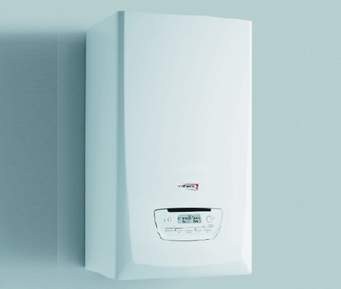

Protherm LEV 80 KKO

Nové závesné kondenzačné vysoko účinné kotly s veľkými výkonmi radu Lev KKO môžu byť súčasťou flexibilných centralizovaných vykurovacích systémov, ktoré vyhovujú nielen požiadavkám na účinnosť, ale aj právnym požiadavkám, týkajúcich sa vykurovania na Slovensku.

Používajú sa v zapojení do kaskády, pričom môžu byť zapojené dva alebo tri kotly Lev, čím je možné dosiahnuť rozsah výkonu kaskády od 160 až do 360 kW. Kompaktná konštrukcia a nízka hmotnosť týchto kotlov umožňuje ich inštaláciu nielen v priestoroch s ťažkým prístupom, ale aj v komerčných alebo obytných budovách s veľkou výškou, bez ohľadu na to, či ide o renovované budovy alebo novostavby.

Kotly sa dajú zapojiť do kaskády s pomocou inštalačného rámu a hydraulickej konzoly, takže nie je potrebné žiadne vŕtanie alebo pripevňovanie na stenu. Ľahké zostavenie a inštalácia, vyžadujúca si len dvoch ľudí a taktiež nastavenie systému ušetria Váš čas. S pridaním externého zásobníka je možné vyriešiť aj požiadavku na dodávku teplej vody.

Riadenie celej kaskády a vykurovacích okruhov zabezpečuje kaskádový regulátor Examaster Collective, ktorý riadi vykurovací systém v ekvitermickom režime a tiež riadi prípravu teplej vody v externom zásobníku.

Základné vlastnosti:

  • Kondenzačný závesný kotol do kaskád
  • Výkonové rady 80kW, 100kW a 120 kW
  • Tepelný výmenník z nerezovej ocele
  • Veľký modulačný rozsah výkonu – jemnejšia regulácia výkonu kaskády
  • Vysoký stupeň využitia tepla až 108%
  • Možnosť inštalácie aj vo vyšších budovách vďaka možnosti použitia dlhého dymovodu
  • Možnosť integrácie do systémov so solárnymi zostavami
  • K dispozícii kompletný rad príslušenstva – hydraulického a dymovodov
  • Nízka spotreba energie v pohotovostnom režime
  • Ľahká a rýchla inštalácia, nízka hmotnosť
  • Vysoká spoľahlivosť a stabilita

Parametre

 80KKO100KKO120KKO
Popis
Energetická trieda A A A
Kategória plynu I2H I2H I2H
Prevedenie C13, C33, C43, C53, C93, B23, B53, B53P, B23P C13, C33, C43, C53, C93, B23, B53, B53P, B23P C13, C33, C43, C53, C93, B23, B53, B53P, B23P
Zapaľovanie elektronické elektronické elektronické
Výkon / Palivo
Palivo zemný plyn zemný plyn zemn� plyn
Maximálny tepelný príkon (kW)
Minimálny tepelný príkon (kW)
Maximálny tepelný výkon (kW) 82,3 102,8 123,4
Minimálny tepelný výkon (kW) 14,9 18,7 22,4
Účinnosť (%)
Maximálna spotreba plynu (m3/h) 8 10,1 12,1
Minimálna spotreba plynu (m3/h) 1,6 2 2,4
Prietok plynu pri maximálnom výkone v režime teplej vody (m3/h)
Maximálna spotreba plynu ( kg/h)
Minimálna spotreba plynu (kg/h)
Trieda NO 5 5 5
Max. tepelný výkon pri 80/60°C (kW) 74,7 93,3 112
Min. tepelný výkon pri 80/60°C (kW) 14,9 18,7 22,4
Max. tepelný výkon pri 50/30°C (kW)
Min. tepelný výkon pri 50/30°C (kW) 16,5 20,7 24,7
Účinnosť pri tepl.spáde 80/60°C (%) 98 98 98
Stupeň využitia pri tep.spáde 50/30°C (%) 108 108 108
Stupeň využitia pri čiastočnej záťaži P.C.I. pri 40/30°C (30 %) 110 110 110
Výkon 1.výk. stupeň (kW)
Výkon 2.výk. stupeň (kW)
Men. príkon 1. výk. stupeň (kW)
Men. príkon 2. výk. stupeň (kW)
Spotreba 1. výk. stupeň ( m3/hod)
Spotreba 2. výk. stupeň ( m3/hod)
Spotreba 1. výk. stupeň ( kg/hod)
Spotreba 2. výk. stupeň ( kg/hod)
Stupeň využitia podľa európskej smernice 92/42
Tlak plynu
Vstupný tlak (mbar) zemný plyn: 20 zemný plyn: 20 zemný plyn: 20
Priemer clonky plynového ventilu (mm)
Maximálny tlak na trysky (mbar)
Minimálny tlak na trysky (mbar)
Priemer trysky (mm)
Kúrenie
Maximálny pracovný tlak (bar) 6 6 6
Minimálny pracovný tlak (bar) 0,6 0,6 0,6
Doporučený prevádzkový tlak (bar) 1,5 - 3 1,5 - 3 1,5 - 3
Skúšobný pretlak vody(bar)
Max. prac. teplota (°C) 85 85 85
Teplotný rozsah (°C) 30 - 85 30 - 85 30 - 85
Expanzná nádoba (l)
Obsah vody kotlového telesa (l) 17 23,7 22,5
Objem kotla (množstvo VV) (l)
Maximálny tlak expanznej nádoby (bar)
Počet článkov kotl. telesa (ks)
Počet horákových rúrok ( ks)
Pripojenie plynu R 1" R 1" R 1"
Pripojenie vykurovaciej vody G 1 1/4" G 1 1/4" G 1 1/4"
Tlaková strata pri Δt 20 °C (Pa)
Poistný ventil, maximálny prevádzkový tlak (bar) 6 6 6
Teplá voda
Maximálny tlak (bar)
Minim�álny tlak (bar)
Minimálny prietok TV (l/min)
Množstvo odoberanej TV (pri ΔT 30°C) (l/min)
Teplotný rozsah (°C)
Veľkosť obmedzovača prietoku studenej vody (l/min)
Objem zásobníka (l)
Množstvo odoberanej TV (podľa EN 625) (l/min)
Poistný ventil TV, maximálny prevádzkový tlak (bar)
Expanzná nádoba TV (l)
Elektrické údaje
Napätie / Frekvencia (V/Hz) 230/50 230/50 230/50
Príkon (W) 122 160 160
Elektrické krytie IPX4D IPX4D IPX4D
Prúd (A)
Elektrická trieda
Odťah spalín
Spôsob turbo turbo turbo
Max. dĺžka súosého odkúrenia priemer 60 /100 (Em)
Max. dĺžka súosého odkúrenia priemer 80 /125 (Em)
Max. dĺžka oddeleného odkúrenia priemer 80 + 80 (Em)
Priemer dymovodov (mm) 110/160 110/160 110/160
Teplota spalín (°C) 85 85 85
Hmotnostnť prietok spalín max. (g/s) 34,4 43,6 52,5
Hlučnosť pri max. výkone (dB(A)) <55 <55 <55
Prietok čerstvého vzduchu (1013 mbarov - 0°C) ( m3/h)
Hmotnostný prietok spalín pri max. výkone ( g/s) 34,4 43,6 52,5
Hmotnostný prietok spalín pri min. výkone ( g/s) 6,9 8,9 10,6
Hmotnostný prietok spalín v režime Teplá voda( g/s)
Teplota spalín pri max. výkone a spáde 80/60°C (°C)
Teplota spalín pri max. výkone a spáde 50/30 °C (°C)
Teplota spalín pri min. výkone a spáde 80/60°C (°C)
Teplota spalín pri min. výkone a spáde 50/30°C (°C)
Teplota spalín pri prehriatí (°C)
Teplota spalín v režime Teplá voda (°C)
Min. požadovaný ustálený ťah komína) (Pa)
Rozmery
Výška / Šírka / Hĺbka (mm) 960 / 480 / 603 960 / 480 / 603 960 / 480 / 603
Hmotnosť bez vody (kg) 68 86 90
Číslo CE CE? 0085CM0415 CE? 0085CM0415 CE? 0085CM0415
Hodnoty spalín
Namerané pri nominálnom tepelnom výkone a pri referenčnom plyne G20 v režime Vykurovanie
CO (ppm)
CO (mg/kWh) <30 <30 <30
CO2 (%) 9 9 9
Vážená hodnota NOx (ppm)
Vážená hodnota NOx (mg/kWh) <50 <50 <50
cena: 3680.00 € (110863.68 Sk)
dostupnosť: do 7 dní
  ks

Výrobca: Protherm
